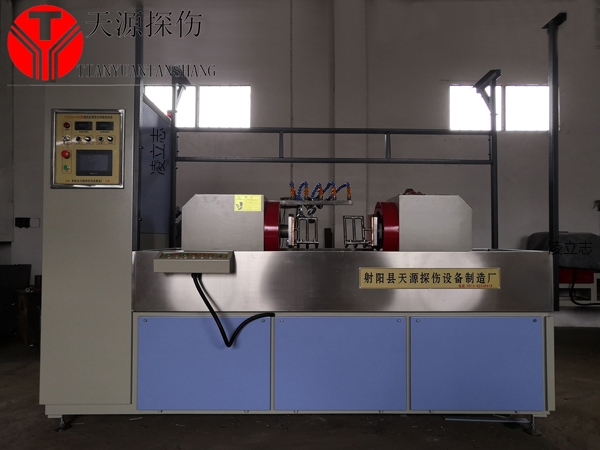

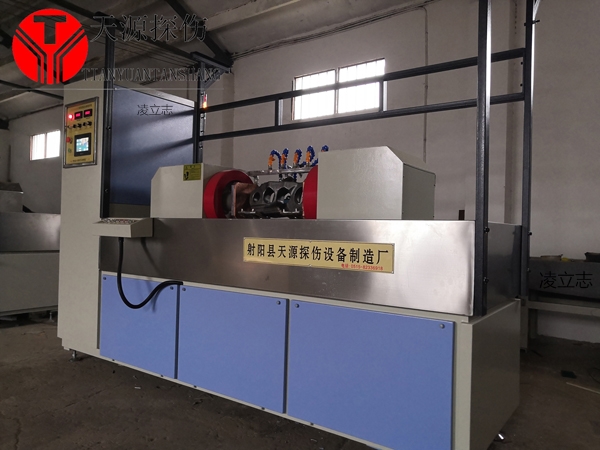

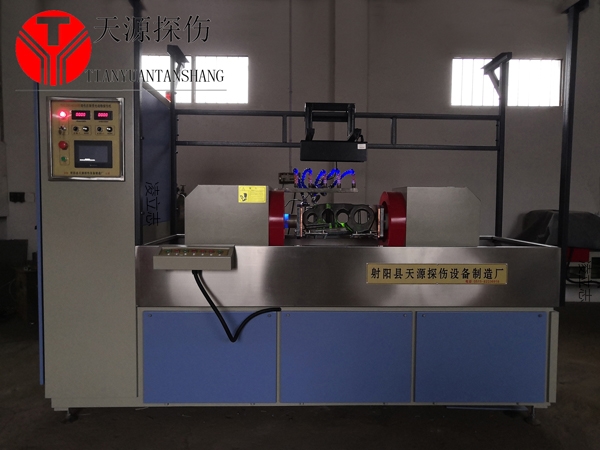

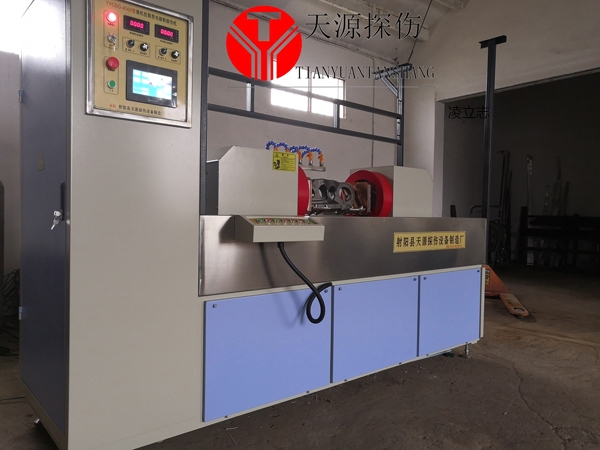

磁粉探伤机

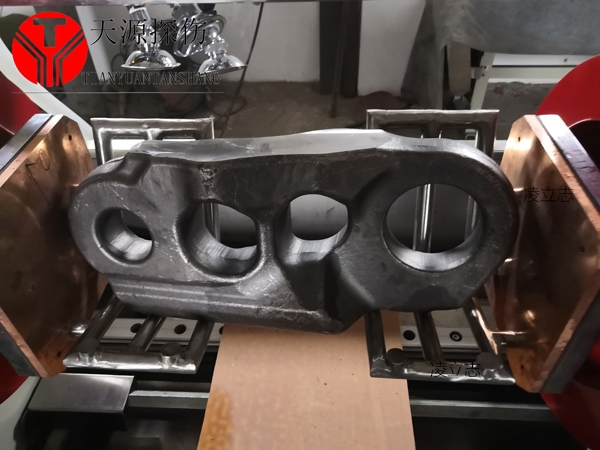

该设备为重型链轨节磁粉探伤机，对重型链轨节整个表面及内孔全方位进行探伤检测。链轨节长度在500mm以内，直径在200mm以内

本机按照《中华人民共和国国家标准磁粉探伤机》（GB/T8290—1998）制造。设备采用触摸屏工艺程序输入、数字显示电流值、PLC集中控制、操作面配手动控制合使用方便。链轨节立式专用夹具。

主要指标；三相四线 380V±10%   50Hz，小于110A。

1、暂载率：20%。

2、周向磁化电流：AC  0—4000A，连续可调(带断电相位控制)，数字表显示电流大小。

3、纵向磁化磁势：AC：0－16000AT（有效值），连续可调，带断电相位控制，数字表显示电流大小。

4、退磁方式：设备自带退磁功能，可自动退磁也可手动退磁。

5、退磁效果：剩磁≤3Gs。

6、夹紧行程：0-50mm。

7、夹紧方式：气动夹紧（气源用户自备³0.4MPa）。

8、电极间距： 0—600 mm，按左右移动按钮自动调节。

9、磁化方式：单周向磁化，单纵向磁化和复合磁化。

10、磁化线圈：磁化线圈内径300mm。

11、转动：由摆线针轮减速机实现两边电极夹紧状态下同步旋转，以保证全方位观察，n=4—6rpm。（按点动停止，松开继续转动一圈360度，全方位裂纹观察无死角）

12、紫外线强度：LED紫外灯，固定在磁化区上方同时可整体左右移动。工件表面离紫外灯380mm处强度不低4000uw/cm2。

13、电极移动方式：直线导轨与直线滑块电动移动。

    14、运行方式：手动、自动两种运行程序。

15、气源气压： 0.4—0.8MP。

16、支称架载重：60Kg以内。

17、磁悬桶：容量30升，放置于设备后侧，方便使用与维护。

18、总重量：1800Kg。

19、总功率：磁化时瞬间电流满负荷36千瓦。

20、设备颜色：乳白为底色与深蓝相配（或指定颜色）。

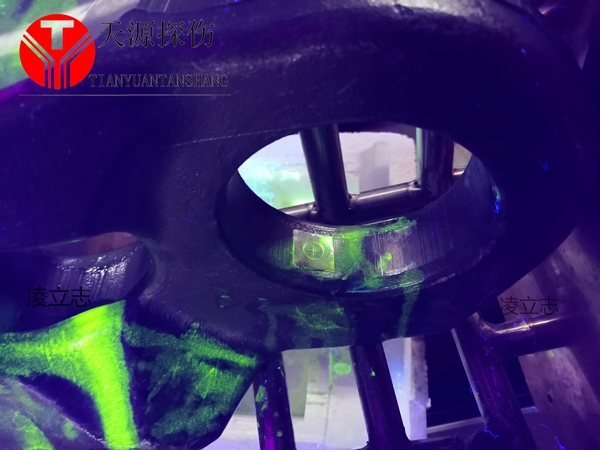

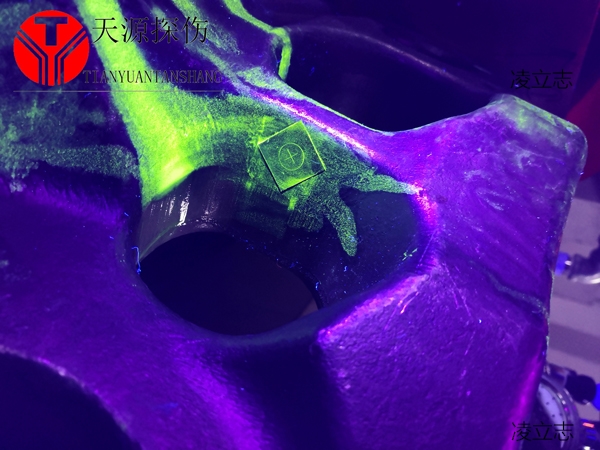

21、灵敏度测试：按《中华人民共和国机械行业标准JB/T6065—92》磁粉探伤用标准试片规定，以15/50的A型试片（或30/100）测试，在工件的任意方位十字全圆显示清晰。

设备链轨节探伤分辨率高、检测效果好、显示清晰标准试片显示100%十字全圆，试件裂纹显示清晰。外形美观大方操作简单。
